螺纹头小型光电传感器[放大器内置] EX-30 Ver.2 - 光电传感器

基本资料
型号规格
附件
辅助设计

下一代新型系列，光纤传感器的新替代品

UL 、CE 已取得。
CE : 符合指令
UL : Recognition认证(EX-33(-PN), 5m电缆长度型除外)

特点

设计简单

您只需在要停止或确认有无工件的位置钻一个φ4mm的孔。(反射型为φ6mm)
而且，检测轴中心与安装孔中心一致，可更方便地设定检测位置。

新型设计弥补了光纤传感器的所有不足

EX-30 系列弥补了光纤传感器的所有不足，如
・难于找到放置放大器的合适位置
・光纤易折损
・因光纤难于弯曲而所需要的额外空间
・因不得不使用保护管以防止光纤折损而带来的麻烦。

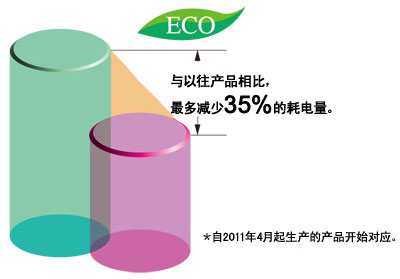

节省能源

EX-30系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。

无需放大器

放大器内置，无需另外的放大器。

可与标准型光纤一样安装

与标准型光纤传感器一样可用螺丝安装( 透过型为M4、反射型为M6)。这种方法可以使它们与原有的高价光纤传感器一样引入生产线。

不破损

使用橡皮电缆，可使传感器电缆如以往光纤一样不破损。

无需保护管

EX-30系列具有高弯曲强度，因此无需使用防止电缆折损且安装麻烦的保护管。这也进一步凸显了成本优势。

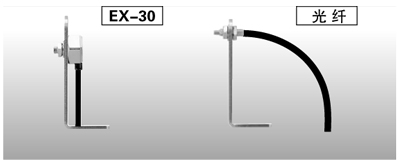

占用很小空间

与原有的光纤不同，弯曲半径不成问题，传感器可沿传送带安装。

配备防变频光的电路

对应变频光等干扰光的能力显著增强

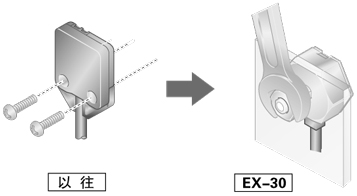

点紧固将安装工作量减少一半

对于原有光电传感器而言，安装透过型时开孔、拧紧螺丝共需操作4 次，而反射型则需2 次。但EX-30系列仅为1点拧紧安装，因而安装工作量可减少一半。

长距离检测

身为小型规格，却实现了长距离检测。透过型：500mm[EX-33(-PN)为800mm]、反射型：50mm

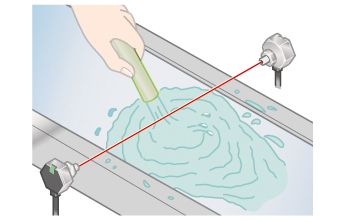

保护构造IP67

其保护构造达到IP67，即使在沾水的生产线上也可放心使用。
(注1)：检测中沾水时，有时会检测水滴。

配备灵敏度调节器(仅限反射型、带动作切换开关的透过型)

反射型、带动作切换开关的透过型配备有灵敏度调节器。需要微调时非常方便。

清晰易见的双色指示灯

所有类型的产品中均配备有清晰易见的双色指示灯。

高速反应：0.5ms

实现了与光纤传感放大器等同的0.5ms 高速反应。可检测小型物体、对高速移动物体进行计数以及正确定位电路板等物体。

全球适用

符合CE标志的EMC指定，并取得UL Recognition认证(5m电缆长度型除外)。另外，还备有在欧洲需求量较大的PNP输出型。

备有另外的狭缝透光罩

所附的狭缝透光罩可使光轴缩小到φ1mm宽度，用于检测极小的物体。

过型传感器中带动作切换开关、灵敏度调节器的产品全新上市！ [EX-33□(-PN)]

动作切换开 1个产品即可实现入光时ON、遮光时ON的切换。strong>

受光器

灵敏度调节器需要微调光量时非常方便。

投光器

清晰易见的双色指示灯所有类型的产品中均配备有清晰易见的双色指示灯。

受光器
