超小型光电传感器[放大器内置] EX-20 Ver.2

  • 基本资料
  • 型号规格
  • 附件
  • 辅助设计

  • 超小型，仍可用M3螺丝安装！

    超小型光电传感器[放大器内置] EX-20 Ver.2
    UL Recognaized CE Marking Korean S Mark

    UL 、CE 、Korean S Mark 已取得。
    CE : 符合指令
    UL : Recognition认证(5m电缆长度型除外)
    韩国S标志 : 仅一部分型号

    特点

    采用单晶圆光学集成电路使其小型化

    单晶圆光学集成电路( 全定制) 上装有受光二极管和A/D转换电路。因此，尺寸虽小，但与原有产品相比，具有同等甚至更优的性能与可靠性。
    采用单晶圆光学集成电路使其小型化

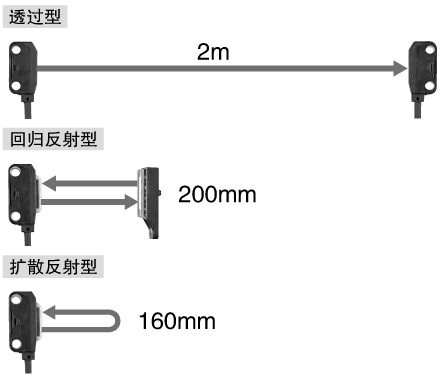

    长距离检测

    EX-20系列尽管尺寸很小，但仍可进行长距离检测[透过型：2m，回归反射型：200mm(使用附带反射镜时)，扩散反射型：160mm]，因此，在宽阔的传送装置上也可发挥作用。
    长距离检测

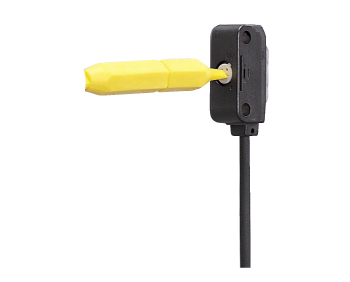

    在超小型尺寸中的灵敏度调节器

    传感器尽管尺寸很小，但仍配备灵敏度调节器。需要微调时非常方便。另外， 在侧面检测透过型受光器上配备有可切换输出动作的工作模式开关。
    在超小型尺寸中的灵敏度调节器

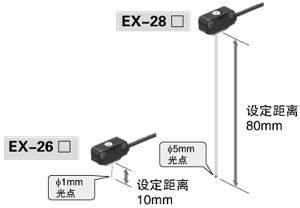

    采用红色LED 点光源的清晰光轴

    由于点光源的投光区域比原有面光源LED小，因此能投射高能量狭光。由于使用了红色LED点光源，在较远的地方也能清楚地看到红点，检测位的对齐与确认也能轻松进行。
    另外，由于透过型装备有可视狭光，因此能稳定检测小型零件，如集成电路块、铅架等。
    采用红色LED 点光源的清晰光轴

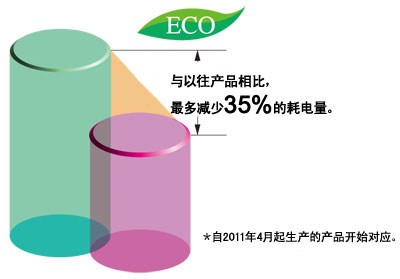

    节省能源

    EX-20系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。

    清晰易见的双色指示灯

    所有型号中均装有清晰易见的双色指示灯。( 橙色：工作状态指示灯、绿色：稳定指示灯)

    保护构造IP67

    其保护构造达到IP67，即使在沾水的生产线上也可
    放心使用。另外，传感器安装支架用的全部是不锈钢。
    注意：检测中沾水时，有时会检测水滴。

    配备防变频光的电路

    对应变频光等干扰光的能力显著增强
    *从2011年4月生产的产品开始对应。

    全球对应

    不仅获得CE标志EMC指令认证、也获得了UL认证。(电缆长为5m型除外)还备有在欧洲需求广的PNP输出型。

    适合安装的2 种型号

    备有侧面和正面检测型2 种型号。请根据安装的位置选择。
    适合安装的2 种型号

    统一的尺寸

    透过型及扩散反射型的正面检测型号具有统一的形状。
    而且，由于安装孔以检测轴中心呈对称，设计十分轻松。
    统一的尺寸

    加固安装部分

    可用M3 螺丝紧固。而且，为防螺丝过分紧固使产品损坏，安装孔内装有金属插片。
    加固安装部分

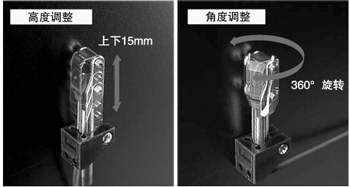

    备有通用传感器安装件

    通用传感器安装件( 透过型和侧面检测型EX-23□专用) 能灵活自如地调节传感器的高度和角度。
    备有通用传感器安装件

    备有正面检测型安装垫片

    正面检测型能使用安装垫片从后部安装。
    备有正面检测型安装垫片

    备有狭缝透光罩

    侧面、正面检测型传感器均备有φ0.5mm 圆形狭缝透光罩和0.5×3mm方形狭缝透光罩。
