GT32M/T性能提升，新上市！

UL/C-UL 、CE 已取得。
UL : Listing认证

特点

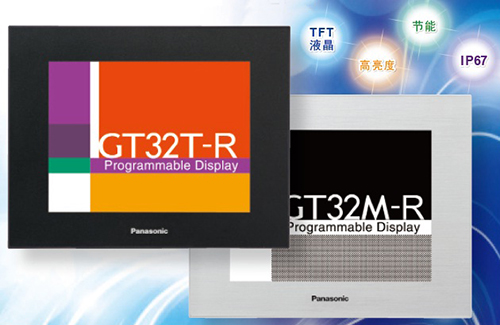

■GT32T-R
5.7英寸型、配备长寿命LED背光灯、彩色TFT4,096色液晶。
采用对比度为500:1的TFT液晶，从而在明亮的环境下也可实现卓越的识别性。

■GT32M-R
5.7英寸型、配备长寿命LED背光灯、单色TFT16色阶液晶。
采用对比度为400:1的TFT液晶，不仅明亮，还可显示[深黑色]，在明亮的环境下也可实现卓越的识别性。

共通特点

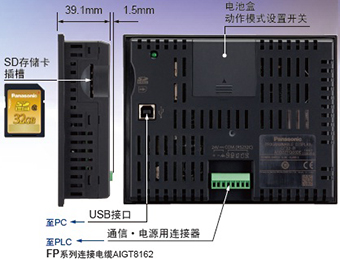

■纤长的边框和机身
相对于液晶，边框和机身显得纤长，采用易于安装的设计方案。

■标准配备SD/SDHC存储卡插槽^※1
可简单地对画面数据进行复制、备份和恢复。还能进行数据记录。

■标准配备USB接口
可使用现有的USB电缆来连接计算机和GT32-R，进行画面传输。如果连接本公司的PLC FP系列，还可使用穿越功能，对PLC/可编程智能操作面板同时进行调试。

■电源部分变压器绝缘
由于对电源部分实施绝缘，因此进一步提高了可靠性。

※1 ：最高对应CLASS 10 最大容量32GB。

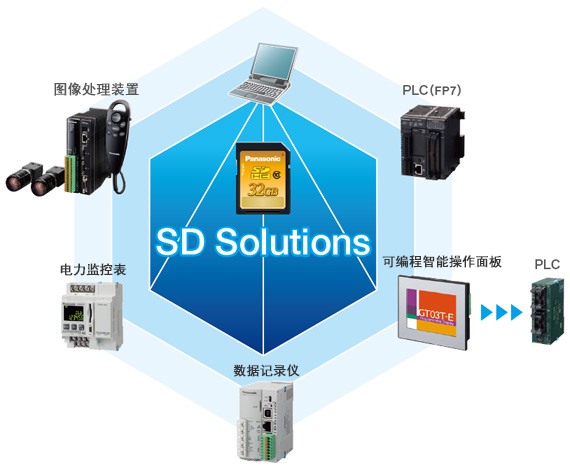

唯有松下可提供的
SD解决方案

通过SD连接、通过SD扩展
小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电SUNX的可编程显示器。
使用SD存储卡进行数据传输、保存数据并开拓新的用途……
为您提供与时俱进的GT系列。

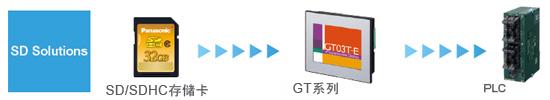

无需计算机即可传输PLC程序

使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。

※除FP7外本公司FP系列

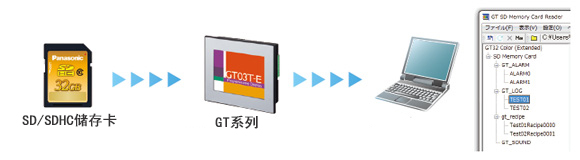

读取SD卡数据的功能

对于配备有SD存储卡插槽的GT，可通过USB连接，将插入到本体的SD存储卡所保存的记录数据等读取到计算机。

需要在计算机上安装GT_SD_Reader软件。安装Terminal GTWIN（Ver.2.E1～）的同时，会自动安装该软件。
GT本体的固件版本也必须对应本功能。所使用的固件版本不对应该功能时，请从本公司的网站下载，并进行升级。

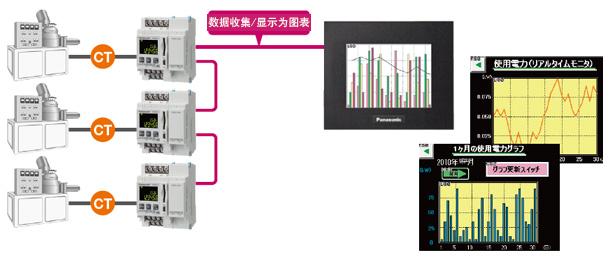

使用SD记录功能可“简单地实现可视化”

可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题

可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。
显示图表时，柱状图最多可显示8个，还可同时显示曲线图。
记录数据保存用的触发条件有三种选择。
(1)指定时间 (2)按照一定的周期(1秒～24小时) (3)指定条件
由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。

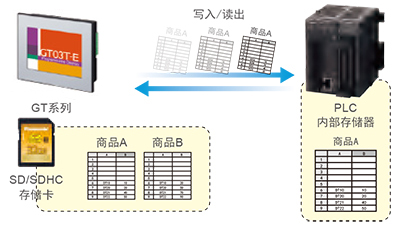

SD配方功能

生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。
可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。

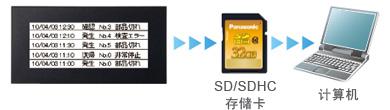

通过SD来保存报警记录

可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。

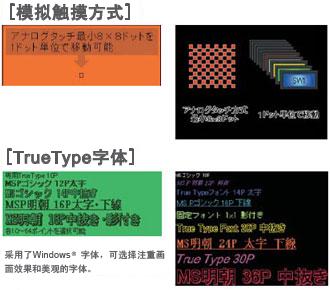

提高了画面设计的自由度!

GT系列可通过模拟触摸方式，以1点为单位进行部品、文字配置，采用Windows®字体，可使用丰富的文字尺寸(10～240点)自由地设计画面。
※最大尺寸因机型而异。

图表功能

显示图表时，柱状图最多可显示8个，还可同时显示曲线图。

狭窄的场所中可纵向显示

由于可实现纵向显示，因此可安装在较为狭窄的空间内。提高了系统设计的自由度，还可实现小型化。另外，还对应无安装场所的窄长型装置。

滚动显示功能

画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。

多功能按键

使用该按键可实现设置多个数值、变更画面等多个操作。

配备FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7除外
五大便利功能，进一步提高GT与本公司FP系列PLC之间的亲和性

[1]	设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。) (1)Easy Monitor：想要轻松监控时可使用该模式。指定1种设备后，可连续进行显示、变更。 (2)Entry Monitor：想要一次性查看多种设备时可使用该模式。对于想要显示的设备，可逐个进行登录、变更。 (3)Forced On/Off：想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备，可逐个进行设定。
[2]	系统寄存器监控(可对系统寄存器的数值进行显示和变更) 可指定系统寄存器的No.，显示数值或者变更数值。
[3]	共用存储器监控(可显示共用存储器的数值) 插槽No.、数据库No.：可指定地址，显示数值。不能变更数值。
[4]	报错监控(可显示FP系列所发生的报错) 可显示自诊断的结果、错误代码和错误标志，还可清除报错。
[5]	密码设定(为保护FP系列程序的读取和写入，可设定密码) 利用FP系列的密码保护功能，可登录或者清除密码。

可连接多台本公司的FP系列PLC与GT(RS485型)

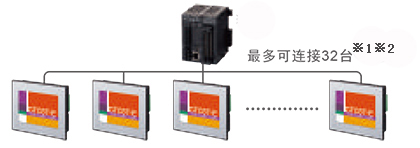

GT链接功能
无需使用通信程序，本公司的1台PLC上最多可连接32台GT。即使是在搬运线等较远的场所，也可执行同样的画面操作，另外，还可减少PLC的安装台数，从而削减生产工序的成本。

※1　伴随连接台数的增加，反应速度变慢。请在实际机器上确认。
※2　与1:1连接时相比，反应时间会相对的变长。
如获得充分的性能，请在系统设计时进行评价。

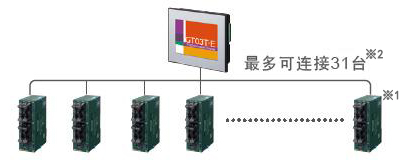

可连接多台PLC的功能
1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度，或执行操作。

※1　不可用于PLC间的数据链接。
※2　与1:1连接时相比，反应时间会相对的变长。
如获得充分的性能，请在系统设计时进行评价。

通过密码进行管理，加强安全性

使用密码保护、操作安全功能，可保护本体的数据资产，并能通过密码来管理操作权限。
密码保护功能
利用密码限制本体画面数据的上传，保护本体的数据资产。
操作安全功能
操作人员(最多64人)可分别设定密码，还可按照部品设定最多16级的显示、操作权限。通过本体可修改登录用户名和密码。

利用穿越功能提高现场的工作效率

使用GT与本公司的PLC FP系列进行通信的同时，可传输GT画面数据，并进行PLC的调试。

简单地切换语言

以往需要制作各个语种的画面，但使用显示语言切换功能，即可按照各个部品同时登录多种语言( 最多16种) 。
Microsoft® Excel®简单地编辑字符串，并进行导入。

设备写入

可根据PLC状态和画面No.来修改PLC的数据，或者使位置ON/OFF。
另外，还可执行设备之间的四则运算。

※画面里的显示器是代表机种。
